自動研磨装置

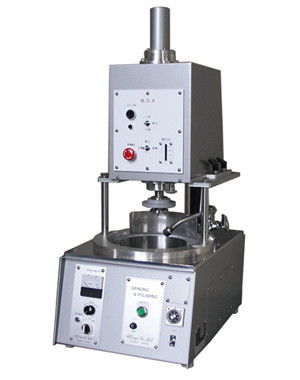

自動加圧型研磨装置 FAS-2型
操作は簡単、時間と圧力を設定するだけで自動的に研磨が進行します。FAS-1型のバージョンアップ機です。
 |
MGシステムの採用により、ダイヤモンド研磨・琢磨が 可能です。 |
|---|
■仕様
| 電源 | 単相 100/110V 50/60Hz |
|---|---|
| 円盤 | Φ200アルミMG円盤 |
| 盤回転モーター | 0.4kW インバーター制御 0～300min-1 |
| ホルダー回転モーター | 単相 100V 60W 4P レバーシブル 60min-1 固定速 |
| ホルダー加圧モーター | 単相 100V 60W 4P ブレーキ付 |
| 加圧力 | 20～300N |
| 外形寸法 | W390×D715×H958mm |
| 塗装色 | N401（グレーハンマートーン） |
| 重量 | 約90kg |
■標準付属品
| ・Φ200アルミMG円盤 | 1枚 |
|---|---|
| ・給排水ホース（継手付） | 1式 |

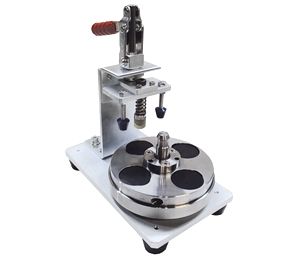

| ・試料ホルダー（チャック式） | 1個 |
| ・試料セット台 | 1台 |
■オプション
| ・9” アルミ円盤 | |
|---|---|
| ・ルブリカント液自動滴下装置 | |
| ・ダイヤモンドスラリー自動滴下装置 |
■操作手順方法
| 1. | 試料を試料ホルダーに取付けます。 |
|---|---|
| 2. | 粗～中間工程は２～３工程として、MG円盤にディスクをセットします。 |
| 3. | ホルダーを加圧軸に取付けます。 |
| 4. | 研磨時間を設定します。 |
| 5. | 研磨加圧力を（20～300N or 20～400N）の範囲内で設定します。 |
| 6. | 蛇口を開いて水を滴下します。 |
| 7. | 運転スイッチを押します。（ホルダーとディスクが回転を開始し、加圧軸が下降しディスクと接触して加圧されます。加重設定値になると自動的に下降が停止します） |
| 8. | タイマーが０になると研磨が終わりホルダーが上昇します。 |
| 9. | 蛇口を閉めて下さい。 |
| 10. | ホルダーを加圧軸より取外して研磨面をチェックし、再び取付け次の工程に進みます。ディスクは次工程のものと交換します。同じ操作を繰返し、粗～中間工程を行います。 |
| 11. | 仕上げ工程は１～２工程としてバフ円板をセットし、研磨液を円板面に滴下します。操作手順は粗～中間工程と同じです。 （バフ研磨後は、素早く研磨面を洗浄し、乾燥機で乾燥して下さい） |
