試料切断機

中型切断機 L-6000A/6100A、L-7000A/7100A、L-8000A/8100A、L-9000A/9100A型

前後切込自動タイプ

特長

丸印 ワンタッチ操作により自動切断を行い、切断終了後、自動的に元に戻ります。
丸印 切替スイッチにより自動切断、手動切断が容易に切替られます。
丸印 切断送りが電動送りの為、切断がスムーズでバラツキがありません。
丸印 切断送り速度の選択は、ダイヤルにより無断変速で自由に調整出来ます。
丸印 冷却タンクが外置きで、また、タンク下に台車がついておりますので、切削液の交換が簡単に出来ます。
丸印 上部防護カバーは、前面開閉式になっており作業がしやすくなっております。
丸印 UD型(砥石軸が上下動します)もあります。
製品写真

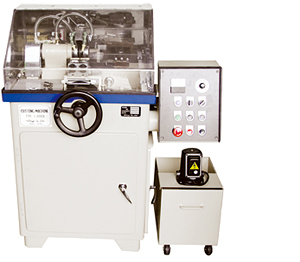

L-6000A

※防護カバーは透明です

製品写真

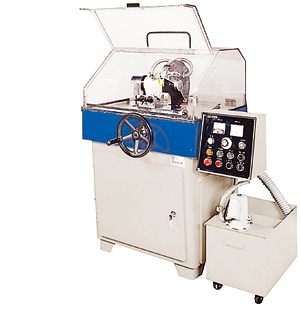

L-8100A

※防護カバーは透明です

製品仕様

型式 L-6000A/6100A L-7000A/7100A L-8000A/8100A L-9000A/9100A
最大切断能力 Φ55mm Φ60mm Φ70mm Φ80mm
電源 3相 200/220V
   50/60Hz
3相 200/220V
   50/60Hz
3相 200/220V
   50/60Hz
3相 200/220V
   50/60Hz
機械寸法(mm) W980×D750×H1150 W1130×D820×H1200 W1150×D980×H1350 W1200×D1100×H1360
主軸モーター 3相 1.5kw 3相 2.2kw 3相 3.7kw 3相 3.7kw
主軸回転数 3,000min-1 2,800min-1 2,500min-1 2,300min-1
使用砥石
外径×厚み×穴径(mm)
Φ230×1.2×Φ31.75 Φ255×1.2×Φ31.75 Φ305×1.5×Φ31.75 Φ355×1.5×Φ31.75
冷却装置 冷却ポンプ40W
タンク25リットル
冷却ポンプ60W
タンク30リットル
冷却ポンプ100W
タンク60リットル
冷却ポンプ100W
タンク80リットル
バイス開き幅 二列締め 55mm 二列締め 65mm 二列締め 80mm 二列締め 100mm
バイス横移動 固定/50mm 固定/70mm 固定/70mm 固定/80mm
角度切断 固定/25° 固定/25° 固定/25° 固定/25°
前後切込スピード 0~100mm/min 0~100mm/min 0~100mm/min 0~100mm/min
機械重量 約220kg 約270kg 約310kg 約350kg
L-6000A、L-7000A、L-8000A、L-9000A型は、バイス固定タイプ
  L-6100A、L-7100A、L-8100A、L-9100A型は、バイス横移動可タイプ
