試料切断機

大型切断機 LSM-1000UD/1000AUD、LSM-1300UD/1300AUD型

特長

丸印 主軸は電動によりワンタッチで上下動するので、背の高い材料も切断ができ、砥石が磨耗しても最大限までご使用できます。(手動・自動共)
丸印 バイスは前後左右に開き回転しますので、長尺材、異形ワーク等の切断、縦割り切断及び定寸切断が可能です。
丸印 自動切断はワンタッチ操作により自動切断をし、終了後自動的にもとの位置に戻り全作動を停止しますので、作業時間に無駄がありません。(AUD型)
丸印 冷却水は本体内部タンクに循環ポンプがついており、砥石両面からジェット噴水により注水するので、切断材質への悪影響はありません。
丸印 本体内部に防水室内灯がついておりますので、切断中でも明るく作業ができます。
丸印 前面防護カバーにワイパーがついており、切断中よく室内が見えます。
製品写真

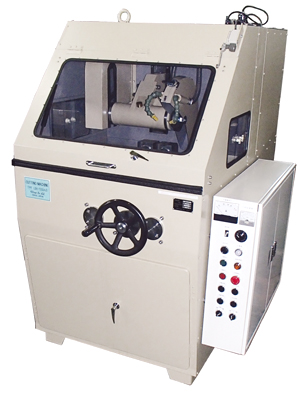

LSM-1000AUD

製品仕様

型式 LSM-1000UD LSM-1000AUD LSM-1300UD LSM-1300AUD
最大切断能力 Φ100mm Φ130mm
電源 3相 200/220V 50/60Hz
使用砥石 Φ405×2.5×Φ25.4 Φ455×3.5×Φ25.4
主軸モーター 3相 5.5kw 3相 7.5kw
主軸回転数 2,300min-1 2,100min-1
前後移動 手動300mm 自動300mm 手動350mm 自動350mm
前後移動ハンドル 丸ハンドル 丸ハンドル/切換 丸ハンドル 丸ハンドル/切換
前後移動(切込)速度 切込モーター1.5kw  0~100mm無段変速
主軸上下モーター 0.4kw
主軸上下移動 電動上下動160mm 電動上下動200mm
バイス横移動 150mm 200mm
バイス開き幅 二列締め 150mm 二列締め 180mm
冷却ポンプ/タンク 3相 180W/150リットル内部収納式 3相 280W/200リットル内部収納式
防護カバー 一部スチール前開(内部照明付)
機械寸法 W900×D1450×H1650 W1200×D1560×H1680
機械重量 約1000kg 約1300kg
LSM-1000UD、LSM-1300UD型は、前後切込手動タイプ
  LSM-1000AUD、LSM-1300AUD型は、前後切込自動タイプ
