試料埋込機(加熱加圧型)

全自動埋込装置 FAMP-82S型

加熱、加圧埋込みにより自動的に試料試験片を樹脂詰め成型して取出す装置です。
ターンテーブル方式で、樹脂供給量演算装置付です。 連続で40個埋込み可能。
特に倒れ易い材料の埋込みに有利です。

製品仕様

電源 3相 100/110V 50/60Hz
エアー 100リットル/min 0.4~0.5MPa
モールドサイズ Φ25 or Φ32 or Φ38 or Φ40(mm)
加圧方式 油圧駆動
埋込時間 最速6分/個
加熱ヒーター AC200V 2.7kw 水冷式
機械寸法(mm) W1700×D925×H1800
(突起部は含まず)
重量 約900kg

標準付属品(全機種共通)

・手袋 1双
・ジョウゴ、スプーン、マイナスドライバー 各1個
・シリコンスプレー 1本
・フェノール樹脂 黒(700g入) 1缶
お問い合せはこちら

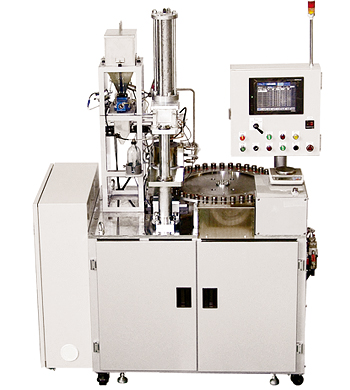

製品写真

備考

モールドサイズは3種類(標準)からご指定下さい
モールドを他のサイズに交換する場合は、共通部品や異なる部品がありますので、お問い合せ下さい
モールドサイズは、試料研磨機のホルダーセッティングを考慮し、インチサイズより若干小さくしてあります
フェノール樹脂1kgで、Φ32×t25(mm)の試料が約40個埋込みできます
埋込み用樹脂、クーラーについては、埋込用消耗品・クーラーのページをご覧ください
